高架钢板地面PVC地板施工方案

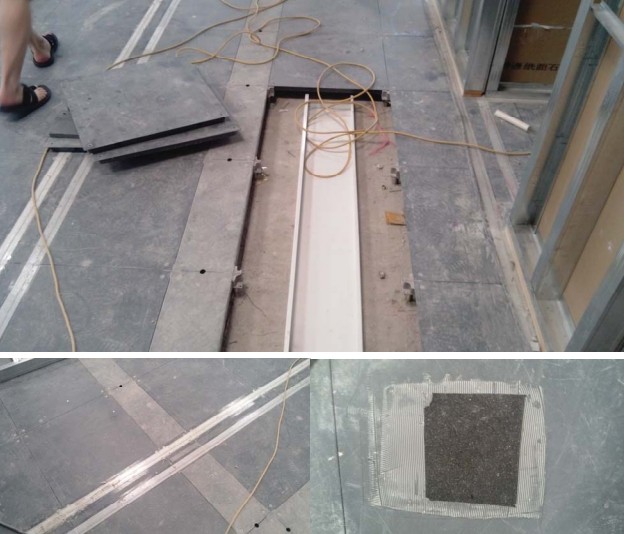

现场情况：
    该项目为租用的高级写字楼地面装修，要求不得破坏原始高架钢地板，复
合层PVC 片材直接粘贴在高架钢地板之上，业主要求噪音低，选择了一种3mm
厚度的回收橡胶颗粒制造的弹性垫作为缓冲层，弹性垫粘贴在地面上，地板粘
贴在弹性垫之上。



解决方案：
一、 理论上带有涂层的高架钢地面完全可以使用“三元共聚乳液类粘合剂”
粘贴橡胶垫，但是该橡胶垫内聚力很差，所以需要实验室测试剥离和粘
结拉拔强度。实测剥离大约在 0.6N/mm 的时候，橡胶垫就断裂了，拉拔
也只有0.29Mpa 就内聚破坏了，所以粘合剂粘住橡胶垫是没有问题的。

二、 橡胶垫与钢地面之间，使用汉高K188E 粘贴即可，A1刮
齿布胶，采用压敏干粘施工法，晾胶时间不低于40分钟。粘贴完毕后，
立即使用50kg以上重量的滚筒滚压地面。

三、 橡胶地垫粘贴完毕，至少等到48小时，待粘合剂强度发展起来以后，粘
贴PVC 片材。同样采用上述粘合剂，压敏干粘施工法，A2刮齿布胶，
晾胶时间不低于40分钟，120 分钟之内粘贴完毕。粘贴完毕后，立即使
用50kg以上重量的滚筒滚压地面。
四、 施工完毕后，清理地面，12小时以后可以开放步行，3 天以后可以正常
使用。

说明：
1 、 汉高 K188E 、优成KE2000S 这两种产品就是“三元共聚乳液类”粘合剂，适合湿态粘
贴、半干晾胶粘贴、压敏干粘法。
2 、 钢板基层没有吸收性，必须晾胶完全干燥，普通水性粘合剂晾干以后没有粘结强度，必须采用三元
共聚类产品。绝不可以使用“无填料压敏胶”，这种粘合剂的剥离强度太低，无法控制地板在温差条
件下的形变。

上篇：PVC地板地面开裂、空鼓治理案例

下篇：学校水磨石地面铺设pvc地板胶解决方案
